XK714/XH714數控銑床
聯系電話：0632-3951282
歡迎訪問山東魯?shù)现毓C(jī)械有限公司官方網站！
0632-3951282
tzludi@126.com
標準配置：
〇配置北京凱恩帝K1000MI 〇臺灣BT40主軸單元、增壓缸 〇臺灣斗笠式12把刀庫 〇臺灣精密滾珠絲杠 〇自動間歇式潤滑系統 〇全封閉式防護
選擇配置：
〇No4軸數控分度頭 〇臺灣圓盤式16把刀庫 〇配置其他系統

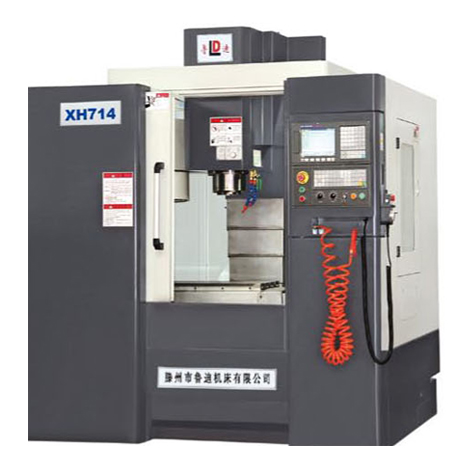

XK714/XH714
主要技術參數 | Specification | XK714 | XH714 |
三軸行程(XxYxZ ) (mm) | X/Y/Z axis Travel | 650x400x500 | 650x400x500 |
主軸頭端面到工作臺面 | Spindle head to table | 120—620 | 120—620 |
工作臺面 | Table size | 900x400 | 900x400 |
工作臺承重 | Max table load | 650 | 650 |
T型槽規格 | Type | 3-18 | 3-18 |
T型槽中心距 | Center distance | 140 | 140 |
主軸錐度 | Spindle taper | BT40 | BT40 |
主軸軸心至導軌面距離 | Spindle | 460 | 460 |
主軸轉速(r.p.m) | Spindle speed | 8000 | 8000 |
主軸額定扭矩（N.m) | Max.torque of table | 25.4 | 25.4 |
主軸最大扭矩（N.m) | Max.torque of table | 71 | 71 |
主軸額定功率 | Power of main motor | 55/15 | 5.5/7.5 |
驅動系統 | Spindle Drivev | 直聯 | 直聯 |
定位精度 | Positioning accuracy | 0.02 | 0.02 |
重復精度 | Repeatability | 0.01 | 0.01 |
軸向電機額定功率 | Power | XYZ:2.3 | XYZ:2.3 |
軸向電機額定扭矩（N.m) | Max.torque of table | XYZ:15 | XYZ:15 |
軸向電機最大扭矩（N.m) | Max.torque of table | 45 | 45 |
X/Y/Z最大快移速度（mm/min) | Rapid feed of X/Y/Z | 8000 | 8000 |
X/Y/Z最大切削速度（mm/min) | Cutting feed of X/Y/Z | 6000 | 6000 |
最小當量X/Y/Z (mm) | X/Y/Z | 0.001 | 0.001 |
刀庫型式 | ATC type | - | BT40 |
刀庫容量（把） | Tool storage capacipy | - | 12 |
最大刀具直徑 | Diameter | 80 (滿刀狀態） | 80 (滿刀狀態) |
最大刀具重量 | Max tool weight | 4 | 4 |
最大刀具長度 | Max tool length | 200 | 200 |
氣源要求(kgf/cm2) | Air pressure | 4-6 | 4-6 |
機床重量 | Net weight | 2900 | 2900 |
外形尺寸 | Overall dimensions | 2400x2000x2550 | 2400x2000x2550 |
