CK6150普通車床
聯系電話：0632-3951282
歡迎訪問山東魯?shù)现毓C械有限公司官方網站！
0632-3951282
tzludi@126.com

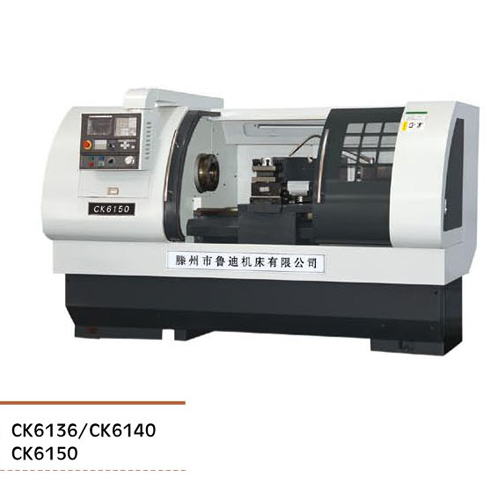

CK6136/CK6140 CK6150
主要特點：
〇主軸為機械或變頻調速 〇四/六工位電動刀架或排刀 〇6150導軌貼塑
〇配步進或伺服系統 〇雙開半防護/全防護
選擇配置：
O FANUC oi maie—Tcv KNC—100Ti v HNC21TD、 西門子SOL GT-66T數控系統
〇液壓卡盤、液壓尾座
標準配置：
〇GSK-980TD數控
〇主電機5.5/7. 5kw
〇變頻調速主軸配高速主軸單元200-3000rpm
主要技術參數 | Specification | CK6136 | CK6140 | CK6150 |
床身上最大工作回轉直徑 | Maximum working swing diameter over bed | 360 | 420 | 500 |
托板上最大工作回轉直徑(m m) | Maximum working diameter rotary pallet | 210 | 230 | 300 |
兩頂尖最大支承長度(m m) | Two top maximum supported length | 750 | 750/1000 | 1000/1500 |
X/Z軸行程 | X/Z axis travel | X:200 Z:750 | X:260 Z:600/850 | X:260 Z:850/1350 |
主軸通孔直徑 | Spindle bore | cp52 | (p52 | cp82 |
主軸錐孔錐度NO. | Spindle taper | Morse 6 | Morse 6 | Morse 6 |
主軸轉速范圍/轉速級數(r/m i n) | Spindle speed range / speed series | 120—2000無級 | 種V中軸3000/=檔變頻60-2000 | 2200無級/50-2200(三檔變頻） |
X/Z軸最快進給速度(m m/m i n) | X/Z axis fastest feed rate | X:4000 Z:6000 | X:8000 Z:10000 | X:6000 Z:8000 |
X/Z軸最小設定單位 | X/Z axis minimum setting unit | 0.001 | 0.001 | 0.001 |
X/Z軸定位精度 | X/Z axis positioning accuracy | X:< 0.01 Z:< 0.01 | X:0.03 Z:0.04 | X:0.02 Z:0.022 |
X/Z軸重復定位精度 | X/Z axis repeatability | X:< 0.01 Z:< 0.01 | X:0.02 Z:0.022 | X:0.012 Z:0.016 |
電動機功率 | Motor Power | 3 | 5.5 | 7.5 |
機床外型尺寸(長x寬x高)(mm) | Overall dimensions (LxWxH) | 1950x900x1200 | 2000x1200x1700 | 2600x1200x1700 |
機床重量 | Machine weight | 1300 | 1900 | 2400/2700 |
